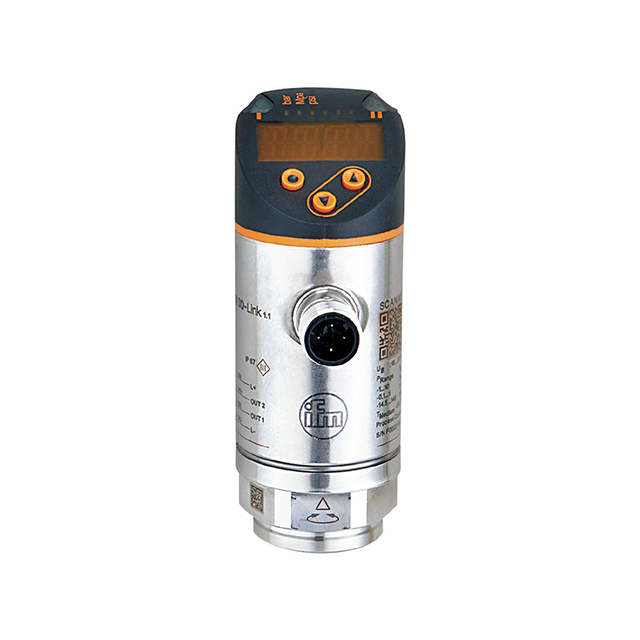

Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG/US/V

Количество:
штат:





Запрос цены Добавить в корзину

Описание продукта

PN-250-SER14-QFRKG/US/ /V

● Два коммутационных выхода, один из них с интерфейсом связи IO-Link.

● Красный/зеленый дисплей для четкого определения допустимого диапазона.

● Технологическое соединение можно поворачивать для оптимального выравнивания.

● Долговременная стабильность благодаря высокой защите от перегрузки.

● Прочная конструкция для использования в суровых промышленных условиях.

Характеристики продукта

Количество входов и выходов	Количество цифровых выходов: 2
Диапазон измерения	0...250 бар	0...3620 фунтов на квадратный дюйм	0...25 МПа
Технологическое присоединение	резьбовое соединение внутренняя резьба G 1/4

Приложение

Специальная функция	Позолоченные контакты
Измерительный элемент	металлический тонкопленочный элемент
Приложение	для промышленного применения
СМИ	жидкости и газы
Средняя температура [°C]	-25...80
Мин. разрывное давление	1100 бар	15950 фунтов на квадратный дюйм	110 МПа
Номинальное давление	500 бар	7250 фунтов на квадратный дюйм	50 МПа
Сопротивление вакууму [мбар]	-1000
Тип давления	относительное давление

Входы/выходы

Количество входов и выходов	Количество цифровых выходов: 2
Выходы
Общее количество выходов	2
Выходной сигнал	сигнал переключения; ИО-Линк; (настраиваемый)
Электрический проект	ПНП/НПН
Количество цифровых выходов	2
Выходная функция	нормально открытый/нормально закрытый; (параметрируемый)
Макс. коммутируемый выход падения напряжения DC [В]	2.5
Номинальный постоянный ток коммутационного выхода DC [мА]	150; (200 (...60 °С) 250 (...40 °С))
Частота переключения постоянного тока [Гц]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	пульсирующий
Защита от перегрузки	да

Диапазон измерения/настройки

Диапазон измерения	0...250 бар	0...3620 фунтов на квадратный дюйм	0...25 МПа
Заводская настройка / CMPT = 2
Уставка SP	2...250 бар	40...3620 фунтов на квадратный дюйм	0,2...25 МПа
Точка сброса rP	1...249 бар	20...3600 фунтов на квадратный дюйм	0,1...24,9 МПа
Мин. разница между СП и РП	2 бар	20 фунтов на квадратный дюйм	0,2 МПа
Шагами	1 бар	20 фунтов на квадратный дюйм	0,1 МПа
Статус_B Высокое разрешение / CMPT = 3
Уставка SP	2...250 бар	30...3626 фунтов на квадратный дюйм	0,2...25 МПа
Точка сброса rP	1...249 бар	12...3608 фунтов на квадратный дюйм	0,1...24,9 МПа
Мин. разница между СП и РП	2 бар	19 фунтов на квадратный дюйм	0,2 МПа
Шагами	1 бар	1 фунт на квадратный дюйм	0,1 МПа

Точность/отклонения

Температура окружающей среды [°C]	-25...80
Температура хранения [°C]	-40...100
Защита	ИП 65; IP 67
Испытания/сертификаты
EMC	DIN EN 61000-6-2
	DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27	50 г (11 мс)
Устойчивость к вибрации	DIN EN 60068-2-6	20 г (10...2000 Гц)
MTTF [лет]	214
одобрение UL	Сертификат UL №.	J003
Директива по оборудованию, работающему под давлением	Звуковая инженерная практика; можно использовать для жидкостей 2 группы; жидкости группы 1 по запросу
Механические данные
Вес [г]	239.2
Жилье	цилиндрический
Размеры [мм]	Ø 34/Д = 90,7
Материалы	нержавеющая сталь (630/1.4542/17-4 РН); нержавеющая сталь (316L/1.4404); ПБТ+ПК-GF30; ПБТ-GF20; ПК
Материалы (смачиваемые детали)	нержавеющая сталь (630/1.4542/17-4 PH)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления)
Технологическое присоединение	резьбовое соединение внутренняя резьба G 1/4
Встроенный ограничительный элемент	нет (можно дооснастить)

Дисплеи/элементы управления

Отображать	Дисплейный блок	3 светодиода, зеленые (бар, фунт на кв. дюйм, МПа)
	статус переключения	2 светодиода, желтый
	измеренные значения	буквенно-цифровой дисплей, красный/зеленый, 4-значный
Примечания
Количество в упаковке	1 шт.
Электрическое подключение
Связь	Разъем: 1 х М12; кодировка: А; Контакты: позолоченные
